DBY型衬氟电动隔膜泵 (摆线减速机型)

DBY型衬氟电动隔膜泵,采用XLD系列摆线针轮减速机传动动力,电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,该泵适用于低压,即出口压力≤4kgf/cm2的场合。

目录

概述

 一、DBY型衬氟电动隔膜泵产品概述:
    DBY型衬氟电动隔膜泵,采用XLD系列摆线针轮减速机传动动力,电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,该泵适用于低压,即出口压力≤4kgf/cm2的场合。
二、DBY型衬氟电动隔膜泵主要用途:
1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。.
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。
三、DBY型衬氟电动隔膜泵技术参数:
流量:0-20m3/h;
扬程:30m;
功率:0.37-4kw;
转速:1450r/min;
口径:10-100mm;
温度:-15-+150℃;
自吸高度:5-7m。

如何选择膜片

 DBY型衬氟电动隔膜泵的主要配件是隔膜.正确选用隔膜可以达到事半功倍的目的,用户订货时须注明输送介质的性质,以便出厂时配备不同隔膜,一般隔膜有下列几种:
1.丁晴隔膜;主要用于耐油场合。
2.氯丁橡胶5031#本单位特制,主要用于耐丙酮及各种酸类、碱类。
3.氟橡胶6021#本单位特制,主要用于高温150℃:耐甲笨耐腐蚀。但价格比其它隔膜高。
4.食品橡胶,专用于食品饮料的输送。

性能参数

 DBY型衬氟电动隔膜泵性能参数:

型号

流量

扬程

吸程

配备功率

电动隔膜泵体材料

配备减速机

m3/h

m

m

KW

铸铁

铝合金

不锈钢

衬胶

型号

DBY-10

0.5

30

3

0.55

/

BLY12-35

DBY-15

0.75

30

3

0.55

/

BLY12-23

DBY-25

3.5

30

4

1.5

BLY18-35

DBY-40

4.5

30

4

2.2

BLY18-35

DBY-50

6.5

30

4.5

4

BLY18-35

DBY-65

8

30

4.5

4

BLY18-29

DBY-80

16

30

5

5.5

/

BLY22-35

DBY-100

20

30

5

5.5

/

BLY22-29



DBY型衬氟电动隔膜泵型号意义:
例如:DBY-40P
DBY-电动隔膜泵
40-进出口径
P-不锈钢材质

注意事项

 1.DBY型衬氟电动隔膜泵出口严禁安装阀门,如必需装阀门;要在出口安装安全阀门,工作压力不得超过4公斤,以免造成损失。
2.应及时加油,保持润滑系统正常运转。
3.电动隔膜泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时,使用后应及时清洗排净泵内积物,以免再开时损坏。
6.DBY型衬氟电动隔膜泵振动小,一般情况可不装底脚螺栓。
7.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。
8.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。
更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。

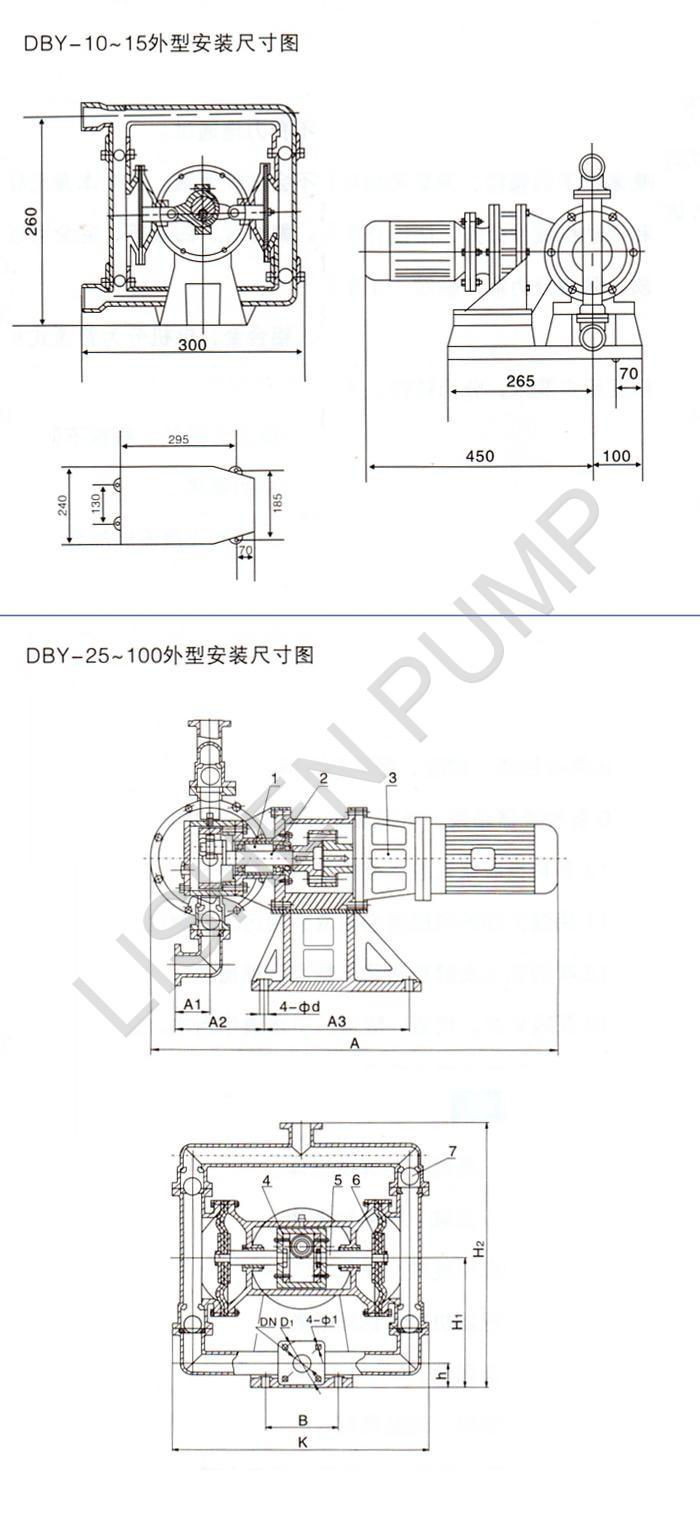

安装尺寸





型号

A

A1

A2

A3

B

K

DN

D1

φ1

φd

h

H1

H2

DBY-25

900

75

160

300

180

550

25

75

11

17.5

110

315

620

DBY-40

900

75

160

300

180

550

40

100

14

17.5

110

315

620

DBY-50

960

140

250

370

240

550

50

110

14

17.5

85

360

820

DBY-65

960

140

250

370

240

550

65

130

14

17.5

85

360

820

DBY-80

900

110

0

700

390

800

80

150

17.5

17.5

130

470

980

DBY-100

900

110

0

700

390

800

100

150

17.5

17.5

130

470

980
