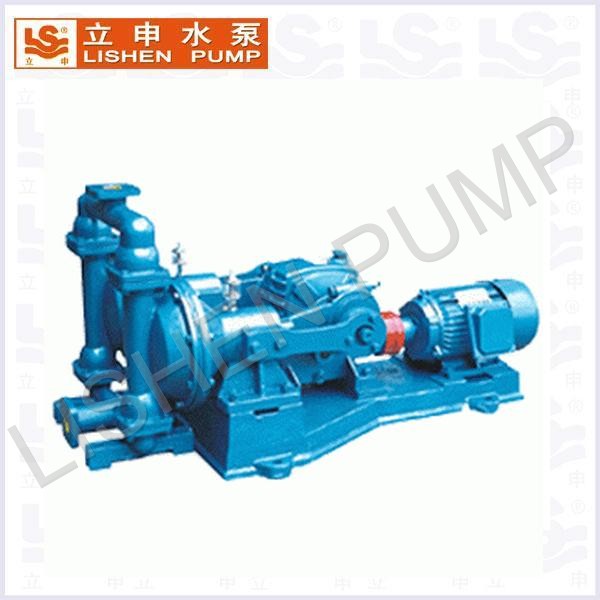

DBY型涡轮电动隔膜泵

立申牌DBY型涡轮电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、

目录

概述

 立申牌DBY型涡轮电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合。
一、DBY型涡轮电动隔膜泵主要用途:
1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。.
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。
二、DBY型涡轮电动隔膜泵技术参数:
流量:0-20m3/h;
扬程:30m;
功率:0.37-4kw;
三、DBY型涡轮电动隔膜泵使用注意事项:
1.电动隔膜泵出口严禁安装阀门,如必需装阀门;要在出口安装安全阀门,工作压力不得超过4公斤,以免造成损失。
2.应及时加油,保持润滑系统正常运转。
3.电动隔膜泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时,使用后应及时清洗排净泵内积物,以免再开时损坏。
四、DBY型涡轮电动隔膜泵如何选择膜片:
      DBY型涡轮电动隔膜泵的主要配件是隔膜.正确选用隔膜可以达到事半功倍的目的,用户订货时须注明输送介质的性质,以便出厂时配备不同隔膜,一般隔膜有下列几种:
1.丁晴隔膜;主要用于耐油场合。
2.氯丁橡胶5031#本单位特制,主要用于耐丙酮及各种酸类、碱类。
3.氟橡胶6021#本单位特制,主要用于高温150℃:耐甲笨耐腐蚀。但价格比其它隔膜高。
4.食品橡胶,专用于食品饮料的输送。
五、DBY型涡轮电动隔膜泵性能参数:


型 号

流量

扬程

吸程

最大允许通

使用温度℃

转速

电机功率

(m3/h)

(m)

(m)

过颗粒直径

(r/min)

(KW)







(mm)

铸铁

不锈钢





DBY-10

0.5

30

7

1

90

150

1450

0.37

DBY-15

0.75

30

7

1

90

150

1450

0.5

DBY-25

3.5

30

7

2.5

90

150

1450

1.5

DBY-40

4.5

30

7

2.5

90

150

1450

1.5

DBY-50

6.5

30

7

3

90

150

1450

2.2

DBY-65

8

30

7

4.5

90

150

1450

2.2

DBY-80

16

30

7

8

90

150

1450

4

DBY-100

20

30

7

8

90

150

1450

4

六、DBY型涡轮电动隔膜泵技术参数:
流量:0-20m3/h;
扬程:30m;
转速:1450r/min;
口径:10-100mm;
温度:-15-+150℃;
自吸高度:5-7m。
七、DBY型涡轮电动隔膜泵使用注意事项:
1.DBY型涡轮电动隔膜泵振动极其轻微,一般情况可不装底脚螺栓。
2.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。
3.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。
更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。

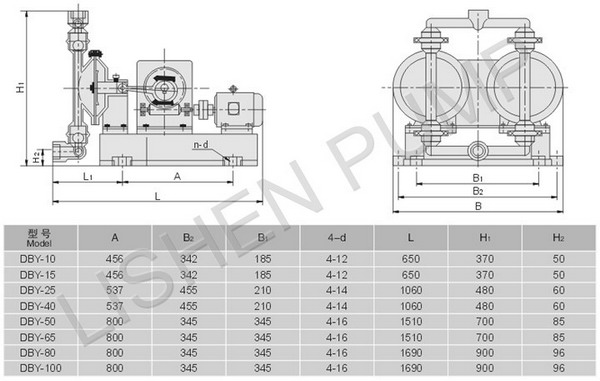

安装尺寸

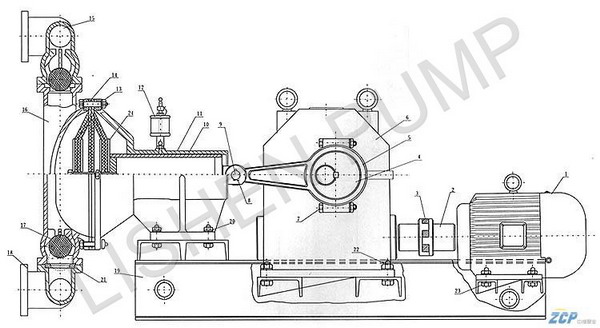

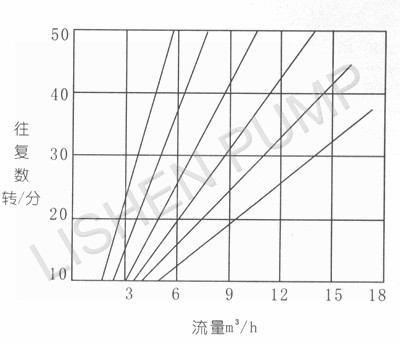

结构图及性能曲线图

编号

名称

材质

数量

1

电机



1

2

联轴器

HT200

2

3

六角弹性块

氯丁橡胶

1

4

偏心轮

HT250

2

5

连杆

ZG

2

6

减速箱



1

7

螺栓

Q235-A

4

8

开口销

Q235-A

2

9

活塞销

A3

2

10

活塞

无缝管两端焊接

2

11

缸套

HT200

2

12

油杯



2

13

螺栓

Q235-A

16

14

隔膜

丁晴橡胶 氯丁橡胶

4

15

出水管

铝合金

1

铸铁

不锈钢

衬胶

16

泵体

铝合金

2

铸铁

不锈钢

衬胶

17

阀球

不锈钢

4

18

进水管

铝合金

1

铸铁

不锈钢

衬胶

19

底座

HT200 槽钢

1

20

螺栓

Q235-A

8

21

阀口座

氯丁橡胶 丁晴橡胶

4

22

螺栓

Q235-A

4

23

螺栓

Q235-A

4

24

压板

A3

4



隔膜材质特性



隔膜品种

丁睛橡胶

氯丁橡胶

氟橡胶

聚四氟乙烯

介质种类

发烟硝酸

×

×

浓硝酸

×

×

浓硫酸

×

×

浓盐酸

×

浓磷酸

×

浓醋酸

×

×

×

浓氢氧化钠

无水氨

稀硝酸

×

×

稀硫酸

稀盐酸

×

稀磷酸

×

×

稀氢氧化钠

氨水

×



×

×

汽油

石油

×

四氯化碳



二硫化碳



×

乙醇

丙铜

×

×

甲酚

×

乙醛

×

×

乙苯

×

×

丙烯晴

×

丁醇

丁二烯

×

苯乙烯

×

×

醋烯乙酯

×

×

×

×

×

×



DBY电动隔膜泵 注:○——寿命较长、△——寿命一般、×——不可用,本表仅从耐腐性考虑,因聚四氯乙烯弹性比橡胶差,故实际使用寿命因压力,DBY电动隔膜泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。
隔膜材质说明
橡胶
橡胶隔膜以天然橡胶模压而成,橡胶内加入人造添加剂以提高隔膜的抗化学性和弯曲性能。在压模橡胶隔膜时,橡胶内安置了一种尼龙编织网以分散应力从而强化隔膜。
氯丁橡胶(Neoprene)……应用于无腐蚀液体的廉价普通膈膜。
丁晴橡胶(Buna-U)……石油/油基液体用廉价膈膜。
三元橡胶(3 Dollars Rubber)……在极低温条件下有好的弯曲寿命。
氟化橡胶(Viton)……在极高温条件下有好的弯曲寿命,用以输送芳香族或氯化烃及酸性液体。
聚四氟乙烯F46 (特氟隆 Teflon)
特氟隆是一种被认为最具化学稳定性的人工合成材料。立申泵业制造的专利特氟隆隔膜带加强肋来控制隔膜的弯曲形状从而延长其寿命。利用这种特氟隆隔膜的革新提高了费用效能, 同时极大地扩展隔膜泵的应用范围。特氟隆不是弹性物质,没有弹性,因此有一个支撑隔膜来提供支撑和延长寿命。

性能参数





流量

扬程

吸程

最大允许通

使用温度℃

转速

电机功率

m3/h

m

m

过颗粒直径

r/min

KW







mm

铸铁

不锈钢





DBY-10

0.5

30

7

1

90

150

1450

0.37

DBY-15

0.75

30

7

1

90

150

1450

0.5

DBY-25

3.5

30

7

2.5

90

150

1450

1.5

DBY-40

4.5

30

7

2.5

90

150

1450

1.5

DBY-50

6.5

30

7

3

90

150

1450

2.2

DBY-65

8

30

7

4.5

90

150

1450

2.2

DBY-80

16

30

7

8

90

150

1450

4

DBY-100

20

30

7

8

90

150

1450

4
