DBY型电动隔膜泵 (涡轮减速机型)

DBY型涡轮电动隔膜泵是一种电机驱动隔膜泵产品,近年来,由于在隔膜材质上取得了的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,该泵适用于低压,即出口压力≤3kgf/cm2的场合。

目录

概述

DBY型涡轮电动隔膜泵是一种电机驱动隔膜泵产品,近年来,由于在隔膜材质上取得了的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,该泵适用于低压,即出口压力≤3kgf/cm2的场合。
一、DBY型涡轮电动隔膜泵主要用途:
1、多种剧毒、易燃、易挥发液体。
2、多种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为多种压滤机前级送压装置。.
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、多种瓷器釉浆水泥灌浆灰浆泥浆。
10、多种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、多种特殊介质的吸送。
二、DBY型涡轮电动隔膜泵技术参数:
流量:0-20m3/h;
扬程:30m;
功率:0.37-4kw;
三、DBY型涡轮电动隔膜泵使用注意事项:
1.DBY型涡轮电动隔膜泵出口严禁安装阀门,如必需装阀门;要在出口安装安全阀门,工作压力不得超过4公斤,以免造成损失。
2.应及时加油,保持润滑系统正常运转。
3.电动隔膜泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时,使用后应及时清洗排净泵内积物,以免再开时损坏。
四、DBY型涡轮电动隔膜泵如何选择膜片:
 DBY型涡轮电动隔膜泵的主要配件是隔膜.正确选用隔膜可以达到事半功倍的目的,用户订货时须注明输送介质的性质,以便出厂时配备不同隔膜,一般隔膜有下列几种:
1.丁晴隔膜;主要用于耐油场合。
2.氯丁橡胶5031#本单位特制,主要用于耐丙酮及多种酸类、碱类。
3.氟橡胶6021#本单位特制,主要用于高温150℃:耐甲笨耐腐蚀。但价格比其它隔膜高。
4.食品橡胶,专用于食品饮料的输送。
五、DBY型涡轮电动隔膜泵性能参数:


型 号

流量

扬程

吸程

最大允许通

使用温度℃

转速

电机功率

(m3/h)

(m)

(m)

过颗粒直径

(r/min)

(KW)







(mm)

铸铁

不锈钢





DBY-10

0.5

30

7

1

90

150

1450

0.37

DBY-15

0.75

30

7

1

90

150

1450

0.5

DBY-25

3.5

30

7

2.5

90

150

1450

1.5

DBY-40

4.5

30

7

2.5

90

150

1450

1.5

DBY-50

6.5

30

7

3

90

150

1450

2.2

DBY-65

8

30

7

4.5

90

150

1450

2.2

DBY-80

16

30

7

8

90

150

1450

4

DBY-100

20

30

7

8

90

150

1450

4

六、DBY型涡轮电动隔膜泵技术参数:
流量:0-20m3/h;
扬程:30m;
转速:1450r/min;
口径:10-100mm;
温度:-15-+150℃;
自吸高度:5-7m。
七、DBY型涡轮电动隔膜泵使用注意事项:
1.DBY型涡轮电动隔膜泵振动小,一般情况可不装底脚螺栓。
2.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。
3.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。
更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。

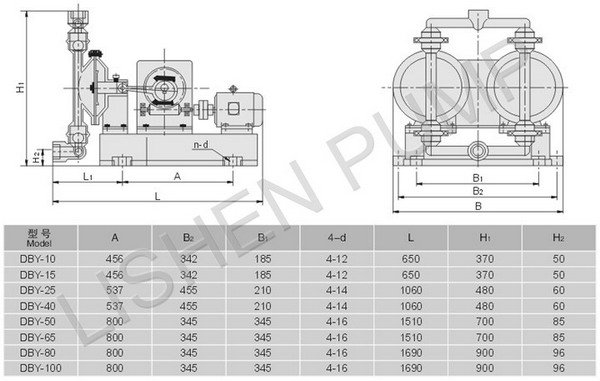

安装尺寸

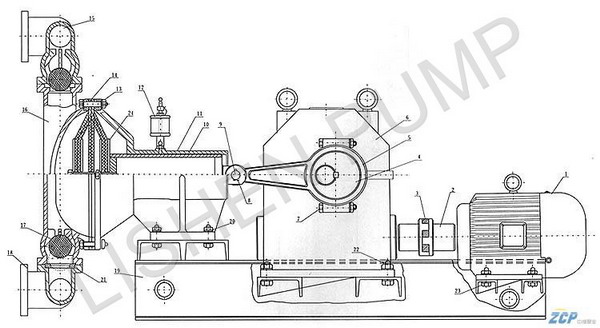

结构图及零部件



编号

名称

材质

数量

1

电机



1

2

联轴器

HT200

2

3

六角弹性块

氯丁橡胶

1

4

偏心轮

HT250

2

5

连杆

ZG

2

6

减速箱



1

7

螺栓

Q235-A

4

8

开口销

Q235-A

2

9

活塞销

A3

2

10

活塞

无缝管两端焊接

2

11

缸套

HT200

2

12

油杯



2

13

螺栓

Q235-A

16

14

隔膜

丁晴橡胶 氯丁橡胶

4

15

出水管

铝合金

1

铸铁

不锈钢

衬胶

16

泵体

铝合金

2

铸铁

不锈钢

衬胶

17

阀球

不锈钢

4

18

进水管

铝合金

1

铸铁

不锈钢

衬胶

19

底座

HT200 槽钢

1

20

螺栓

Q235-A

8

21

阀口座

氯丁橡胶 丁晴橡胶

4

22

螺栓

Q235-A

4

23

螺栓

Q235-A

4

24

压板

A3

4

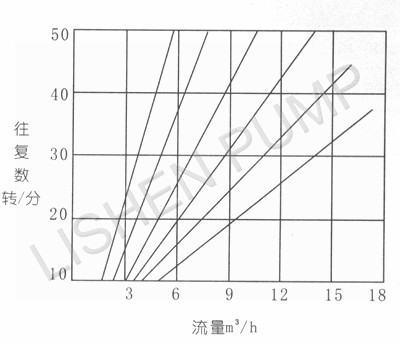

性能曲线





流量

扬程

吸程

最大允许通

使用温度℃

转速

电机功率

m3/h

m

m

过颗粒直径

r/min

KW







mm

铸铁

不锈钢





DBY-10

0.5

30

7

1

90

150

1450

0.37

DBY-15

0.75

30

7

1

90

150

1450

0.5

DBY-25

3.5

30

7

2.5

90

150

1450

1.5

DBY-40

4.5

30

7

2.5

90

150

1450

1.5

DBY-50

6.5

30

7

3

90

150

1450

2.2

DBY-65

8

30

7

4.5

90

150

1450

2.2

DBY-80

16

30

7

8

90

150

1450

4

DBY-100

20

30

7

8

90

150

1450

4

能力特性表



隔膜品种

丁睛橡胶

氯丁橡胶

氟橡胶

聚四氟乙烯

介质种类

发烟硝酸

×

×

浓硝酸

×

×

浓硫酸

×

×

浓盐酸

×

浓磷酸

×

浓醋酸

×

×

×

浓氢氧化钠

无水氨

稀硝酸

×

×

稀硫酸

稀盐酸

×

稀磷酸

×

×

稀氢氧化钠

氨水

×



×

×

汽油

石油

×

四氯化碳



二硫化碳



×

乙醇

丙铜

×

×

甲酚

×

乙醛

×

×

乙苯

×

×

丙烯晴

×

丁醇

丁二烯

×

苯乙烯

×

×

醋烯乙酯

×

×

×

×

×

×



DBY涡轮电动隔膜泵 注:○——寿命较长、△——寿命一般、×——不可用,本表仅从耐腐性考虑,因聚四氯乙烯弹性比橡胶差,故实际使用寿命因压力,DBY电动隔膜泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。
隔膜材质说明
橡胶
橡胶隔膜以天然橡胶模压而成,橡胶内加入人造添加剂以提高隔膜的抗化学性和弯曲性能。在压模橡胶隔膜时,橡胶内安置了一种尼龙编织网以分散应力从而强化隔膜。
氯丁橡胶(Neoprene)……应用于无腐蚀液体的廉价普通膈膜。
丁晴橡胶(Buna-U)……石油/油基液体用廉价膈膜。
三元橡胶(3 Dollars Rubber)……在低温条件下有好的弯曲寿命。
氟化橡胶(Viton)……在高温条件下有好的弯曲寿命,用以输送芳香族或氯化烃及酸性液体。
聚四氟乙烯F46 (特氟隆 Teflon)
特氟隆是一种被认为具化学稳定性的人工合成材料。特氟隆隔膜带加强肋来控制隔膜的弯曲形状从而延长其寿命。利用这种特氟隆隔膜的革新提高了费用效能, 同时扩展隔膜泵的应用范围。特氟隆不是弹性物质,没有弹性,因此有一个支撑隔膜来提供支撑和延长寿命。
