QBY-K-80/100型气动隔膜泵

QBK气动隔膜泵是第三代气动隔膜泵,具有使用寿命长的优点,它既能抽送流动的液体,又能输送一些不易流动的介质,气动隔膜泵,隔膜泵。

下一个:QBY-K-50型气动隔膜泵 上一个:返回列表

目录

概述

 一、QBK型气动隔膜泵产品概述:
     QBK气动隔膜泵是第三代气动隔膜泵,具有使用寿命长的优点,它既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。QBK型气动隔膜泵解决了QBY泵的结构缺陷(外置配气阀,容易死机,而且配气阀使用寿命短),QBK型气动隔膜泵使用内置配气阀,且结构紧凑,使用寿命长,维修方便,并在性能上远远超越了老式隔膜泵。为了方便使用老式泵的用户轻松改用新型泵,在设计方面让QBK新型泵安装尺寸与QBY完全吻合,用户无需改动管道和基础即可使用,很好解决了老式泵到新型泵更新换代的使用问题。
二、QBK型气动隔膜泵产品特点:
1、不需灌引水.吸程高达5m.扬程达70m.出口压力≥6kg/cm2。
2、流动宽敞,通过性能好.允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7kg/cm2之间):
4、该泵无旋转部件,没有轴封,隔膜等抽送的介质与泵的运动部件、工件介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;
5、不必用电.在易燃、易爆场所使用安全可靠;
6、可以浸没在介质中工作:
7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门.即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏.一旦超负荷,泵会自地动停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行;
8、结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降:
9、可输送较粘的液体(粘度在1万厘泊以下):
10、本泵无须用油润滑,即使空转.对泵也无任何影响,这是该泵最大特点。
三、QBK型气动隔膜泵主要用途:
1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、多种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、泵吸多种乳剂和填料。.
7、泵吸多种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、多种橡胶浆。
12、多种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。|
13、多种剧毒、易燃、易挥发液体。
14、多种强酸、强碱、强腐蚀液体。
15、多种高温液体最高可耐150℃。
16、作为多种固液分离设备的前级送压装置。
四、QBK型气动隔膜泵进出口尺寸:


型号

入口

出口

连接方式

泵体材质

inc

mm

inc

mm

NPT

BSPT

ANSI法兰

DIN法兰

铸铁Z

铝合金L

不锈钢B

塑料S

衬胶ZCJ

QBK-8

5/16

8

5/16

8

-

-

-

-

-

-

QBK-10

3/8

10

3/8

10

-

-

-

QBK-15

1/2

15

1/2

15

-

-

-

QBK-25

1

25

1

25

-

-

-

QBK-40

1-1/2

40

1-1/2

32

-

-

-

QBK-50

2

50

2

50

-

-

QBK-80

3

80

3

80

-

-


五、QBK型气动隔膜泵性能参数:


型号

流  量

扬 程

出口压力

吸  程

最 大 允 许

最 大 供 气

(m)

(kg/cm2)

(m)

能过颗粒直径

消 耗 量

(L/M)

(M3/H)







( m m )

(m3/min)

QBK-8

16

0.96

70

7

5

1

0.3

QBK-10

20

1.2

70

7

5

1

0.3

QBK-15

20

1.2

70

7

5

1

0.3

QBK-25

100

6

70

7

5

2.5

0.6

QBK-40

140

8.4

70

7

5

4.5

0.9

QBK-50

240

14.4

70

7

5

8

0.9

QBK-80

400

24

70

7

5

10

1.5



注意事项

 七、QBK型气动隔膜泵使用注意事项:
1.QBK型气动隔膜泵振动轻微,一般情况可不装底脚螺栓。
2.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。
3.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。
更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。

安装图示


注:在使用QBK气动隔膜泵是,要安装空气过滤器,以滤去压缩空气中的水分,并在泵的出口安装压力表,避免压力过高损害泵,在泵不工作时应及时清洗泵,避免因凝固损坏泵。




型号

A

B

C

D

E

H1

H2

H3

H

螺纹

法兰式

NPT/BSPT

ANSI

DIN

QBK-8

95

80

145

144

20

20

117

10

140

5/16"

-

-

QBK-10-15

135

48

218

144

12

34

176

10

226

3/8"-1/2"

-

-

QBK-25

236

145

381

248

12

46

344

18

412

1"

-

-

QBK-40

236

145

381

248

12

50

348

18

428

1-1/2"

-

-

QBK-50

320

220

518

347

14

50

521

27

609

2"

QBK-80

360

240

634

455

18

96

696

50

842

3"

结构图


QBK型气动隔膜泵零件清单:

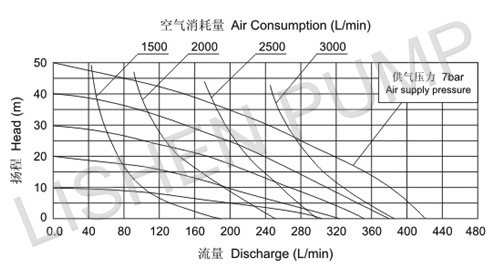

性能曲线



隔膜品种

丁睛橡胶

氯丁橡胶

氟橡胶

聚四氟乙烯

介质种类

发烟硝酸

×

×

浓硝酸

×

×

浓硫酸

×

×

浓盐酸

×

浓磷酸

×

浓醋酸

×

×

×

浓氢氧化钠

无水氨

稀硝酸

×

×

稀硫酸

稀盐酸

×

稀磷酸

×

×

稀氢氧化钠

氨水

×



×

×

汽油

石油

×

四氯化碳



二硫化碳



×

乙醇

丙铜

×

×

甲酚

×

乙醛

×

×

乙苯

×

×

丙烯晴

×

丁醇

丁二烯

×

苯乙烯

×

×

醋烯乙酯

×

×

×

×

×

×




隔膜材质说明
橡胶
橡胶隔膜以天然橡胶模压而成,橡胶内加入人造添加剂以提高隔膜的抗化学性和弯曲性能。在压模橡胶隔膜时,橡胶内安置了一种尼龙编织网以分散应力从而强化隔膜。
氯丁橡胶(Neoprene)……应用于无腐蚀液体的廉价普通膈膜。
丁晴橡胶(Buna-U)……石油/油基液体用廉价膈膜。
三元橡胶(3 Dollars Rubber)……在极低温条件下有好的弯曲寿命。
氟化橡胶(Viton)……在极高温条件下有好的弯曲寿命,用以输送芳香族或氯化烃及酸性液体。
聚四氟乙烯F46 (特氟隆 Teflon)
特氟隆是一种被认为最具化学稳定性的人工合成材料。
