QBY型衬氟气动隔膜泵

QBY型衬氟气动隔膜泵产品概述: 立申牌QBY型衬氟气动隔膜泵是目前国内最新颖的一种采用压缩空气为动力源,通过气阀往复运动分配空气,带动隔膜挤压输送介质的容积式泵,衬氟气

下一个:返回列表 上一个:QBK型新型气动隔膜泵

目录

概述

 QBY型衬氟气动隔膜泵产品概述:
    立申牌QBY型衬氟气动隔膜泵是目前国内最新颖的一种采用压缩空气为动力源,通过气阀往复运动分配空气,带动隔膜挤压输送介质的容积式泵,衬氟气动隔膜泵集杂质泵、自吸泵、泥浆泵、屏蔽泵、潜水泵等输送机械的优点。立申牌QBY型衬氟气动隔膜泵以优质HT200铸铁为外壳,具有良好的物理性能,以聚四氟乙烯为内衬材料,可适用于除熔融态碱盐以外的任何酸、碱及各类有机溶剂,应用范围极其广泛系列泵具有结构美观,良好的物理抗性,经久耐用等特点,对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽,尤其可以解决叶片式泵的跑、冒、滴、漏及不允许空转等问题,衬氟气动隔膜泵产品可利用普通干净的工业气或仪表气,在0.1公斤的低压下启动,在正常输送状况下节约用气量30%以上,是新一代的节能性泵种,具有良好的市场前景。其性能参数与德国的WLLDENPUMPS、美国的MARIOWPUMPS相近。
二、QBY型衬氟气动隔膜泵性能特点:
1.QBY型衬氟气动隔膜泵最大颗粒,直径达10mm抽送泥浆、杂质时,对泵磨损甚微。
2.QBY型衬氟气动隔膜泵不需灌引水,吸程高达7m,扬程达50m,出口压力≥6kgf/c㎡。流动宽蔽,通过性能好,允许通过QBY气动隔膜泵既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
3.QBY型衬氟气动隔膜泵无旋转部件,没有轴封隔膜将抽送的介质与泵的运动部件,工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒,易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全。
4.QBY型气动隔膜泵扬程、流量可通过气阀开度实现无级调节。(气压调节在1-7kg/c㎡之间)。
5.QBY型衬氟气动隔膜泵可以浸没在介质中工作。
6.QBY型衬氟气动隔膜泵不必用电,在易燃、易爆场所使用安全可靠。
7.QBY型衬氟气动隔膜泵结构简单、易损件少,该泵结构简单、安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。
8.QBY型衬氟气动隔膜泵使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门,即使由于意外情况而长时间地无介质运行或突然停机,泵也不会因此而损坏,一旦超负荷,泵便会自动停机,具有自我保护性能,当负荷恢复正常以后,又能自动启动运行。
9.QBY型衬氟气动隔膜泵无须用油润滑,即使空转,对泵也无任何影响。这是该泵一大特点。
10.QBY型衬氟气动隔膜泵可输送较粘的液体。(粘度在1万厘泊以下)

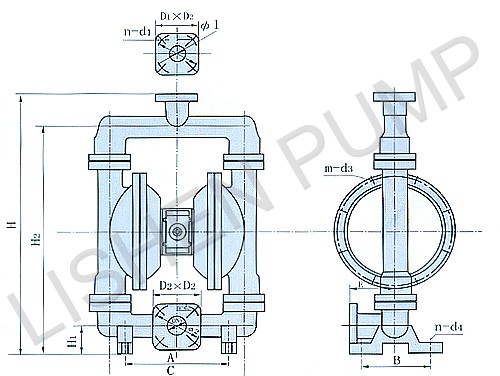

安装尺寸



型号

A

B

D1

D2

C

H

H1

H2

DN1

DN2

n-d1

n-d2

m-d3

Φ1

Φ2

E

n-d4

进气
口外



(kg)

QBY-10

156

/

/

/

156

254

40

235

G3/8"

G3/8"

/

/

6-Φ9

/

/

/

2-Φ9

8

7

QBY-15

156

/

/

/

156

254

40

235

G1/2"

G1/2"

/

/

6-Φ9

/

/

/

2-Φ9

8

10

QBY-25

210

160

/

/

335

420

35

370

1"

/

4-Φ11

4-Φ11

8-Φ9

/

/

60

4-Φ12

10

25

QBY-40

220

160

90

100

278

610

78

540

40

32

4-Φ13.5

4-Φ13.5

8-Φ9

90

100

96

4-Φ12

10

50

QBY-50

340

230

110

110

420

802

70

690

50

50

4-Φ13.5

4-Φ13.5

8-Φ11

110

110

145

4-Φ17.5

12

120

QBY-65

340

230

130

130

420

802

70

690

65

65

4-Φ13.5

4-Φ13.5

8-Φ11

130

130

145

4-Φ17.5

12

120

QBY-80

340

240

150

150

450

950

90

850

80

80

4-Φ17.5

4-Φ17.5

8-Φ14

150

150

160

4-Φ17.5

14

300

QBY-100

340

240

170

170

450

950

100

850

100

100

4-Φ17.5

4-Φ17.5

8-Φ14

170

17

工作原理

 在泵的两个对称工作腔中中各装有一块隔膜,由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀,通过配气机构将压缩空气引入其中一腔,推动腔内隔膜运动,而另一腔中气体排出。一旦到达行程终点,配气机构自动将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,从而使两个隔膜连续同步地往复运动。 在图示中压缩空气由进入配气阀,使膜片向右运动,则室的吸力使介质由入口流入,推动球阀进入室,球阀则因吸入而闭锁;室中的介质则被挤压,推开球阀由出口流出,同时使球阀闭锁,防流,就这样循环往复使介质不断从入口处吸入,出口处排出。

QBY型衬氟气动隔膜泵技术参数:



流量:0-30m3/h;
扬程:0-50m;
口径:10-100mm;
温度:-15-+150℃;
压力:0.1-0.7MPa;
自吸高度:5-7m。

应用实例

 主要用途:

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。.
7、泵吸各种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。|
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体最高可耐150℃。
16、作为各种固液分离设备的前级送压装置。

1、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油,仓库隔板之间至少要剩余50t油,若用排量较大的隔腆泵,可以收到很好的效果。
2、油罐清底,尽管有垫水法抽油,也不能保证将油抽净,表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例,每次大约损耗1-1.5t油。对于有低位脱水槽的油罐,虽可将剩下的油和水排放到含油污水处理场回收,但是挥发的油品在输送过程中大都挥发殆尽,且污染环境。
3、临时倒罐、装卸车和油品采样,炼油生产调度过程中,油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时,用隔膜泵接临时管线可以迅速方便地完成此项任务。
4、陶瓷行业:用该泵抽吸釉浆,并可用于向压滤机送压。
5、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水,需要集中排放和处理,否则会形成酸性腐蚀设备。
6、污水处理场和污泥池的清扫污水处理场的污泥池,常常聚积大量的油泥和淤沙,需要清扫,采用隔膜泵抽吸灵活、方便省工、省力、省时。
7、下水井、暗沟排除渍水、污油在下水井管道,阀门及暗沟检修时,需要排除渍水和污油。用潜水泵虽可抽尽溃水,但往往这些地方都远离电源,很不方便。使用隔膜泵则可采用压縮气瓶作动力,回收污油,排泄溃水。
8.此外,此泵应用于环烷酸精制转料,装车亚硫酸纳液体输送,苯类原料装卸车等方面都有它自己的优势。
9、液化气泵房和化验室排渍水,由于这些地, 方地势较低,又是一级防火区,采用隔膜泵排渍水比较安全,比用水抽子、汽抽子效率高出好多倍。

QBY型衬氟气动隔膜泵使用注意事项:

1.QBY型衬氟气动隔膜泵振动极其轻微,一般情况可不装底脚螺栓。
2.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。
3.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。
更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。

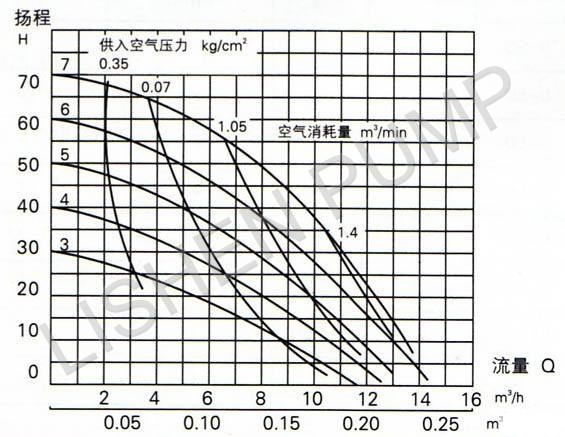

性能曲线及参数
