DBY系列摆线型电动隔膜泵
DBY摆线型电动隔膜泵采用XLD系列摆线针轮减速机传动动力,电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,该泵适用于低压,即出口压力≤4kgf/cm2的场合。
目录
概述
一、DBY摆线型电动隔膜泵产品概述:
DBY摆线型电动隔膜泵采用XLD系列摆线针轮减速机传动动力,电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,该泵适用于低压,即出口压力≤4kgf/cm2的场合。
二、DBY摆线型电动隔膜泵主要用途:
1、多种剧毒、易燃、易挥发液体。
2、多种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。.
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、多种瓷器釉浆水泥灌浆灰浆泥浆。
10、多种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、多种特殊介质的吸送。
三、DBY摆线型电动隔膜泵技术参数:
流量:0-20m3/h;
扬程:40m;
功率:0.37-5.5kw;
转速:1450r/min;
口径:10-100mm;
温度:-15-+150℃;
自吸高度:5-7m。
四、DBY摆线型电动隔膜泵如何选择膜片:
DBY摆线型电动隔膜泵的主要配件是隔膜.正确选用隔膜可以达到事半功倍的目的,用户订货时须注明输送介质的性质,以便出厂时配备不同隔膜,一般隔膜有下列几种:
1.丁晴隔膜;主要用于耐油场合。
2.氯丁橡胶5031#本单位特制,主要用于耐丙酮及各种酸类、碱类。
3.氟橡胶6021#本单位特制,主要用于高温150℃:耐甲笨耐腐蚀。但价格比其它隔膜高。
4.食品橡胶,专用于食品饮料的输送。
五、DBY摆线型电动隔膜泵性能参数:
型号 |
流量 |
扬程 |
吸程 |
配备功率 |
泵体材料 |
配备减速机 |
|||
(m3/h) |
(m) |
(m) |
(KW) |
铸铁 |
铝合金 |
不锈钢 |
衬胶 |
型号 |
|
DBY-10 |
0.5 |
40 |
3 |
0.55 |
☆ |
☆ |
☆ |
/ |
XLD3-35 |
DBY-15 |
0.75 |
40 |
3 |
0.55 |
☆ |
☆ |
☆ |
/ |
XLD3-35 |
DBY-20 |
2.5 |
40 |
3 |
2.2 |
☆ |
☆ |
☆ |
/ |
XLD3-35 |
DBY-25 |
3.5 |
40 |
4 |
2.2 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
DBY-32 |
4 |
40 |
4 |
2.2 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
DBY-40 |
4.5 |
40 |
4 |
2.2 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
DBY-50 |
6.5 |
40 |
4.5 |
3 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
DBY-65 |
8 |
40 |
4.5 |
3 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
DBY-80 |
16 |
40 |
5 |
5.5 |
☆ |
☆ |
☆ |
/ |
XLF5-35 |
DBY-100 |
20 |
40 |
5 |
5.5 |
☆ |
☆ |
☆ |
/ |
XLD5-35 |
六、DBY摆线型电动隔膜泵使用注意事项:
1DBY摆线型电动隔膜泵出口严禁安装阀门,如必需装阀门;要在出口安装安全阀门,工作压力不得超过4公斤,以免造成损失。
2.应及时加油,保持润滑系统正常运转。
3.电动隔膜泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时,使用后应及时清洗排净泵内积物,以免再开时损坏。
七、DBY摆线型电动隔膜泵工作原理图:
DBY摆线型电动隔膜泵工作原理 DBY型摆线型电动隔膜泵电机(3)通过减速机(4)带动左右两端柱塞上的隔膜(2)一左一右往复运动。在左右两个泵腔内,装有上下四个单向球阀交替地开启和关闭,从而将液体不断的吸入(5)和排出(6)。
八、DBY摆线型电动隔膜泵使用注意事项:
1.DBY摆线型电动隔膜泵振动轻微。
2.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。
3.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。
更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。

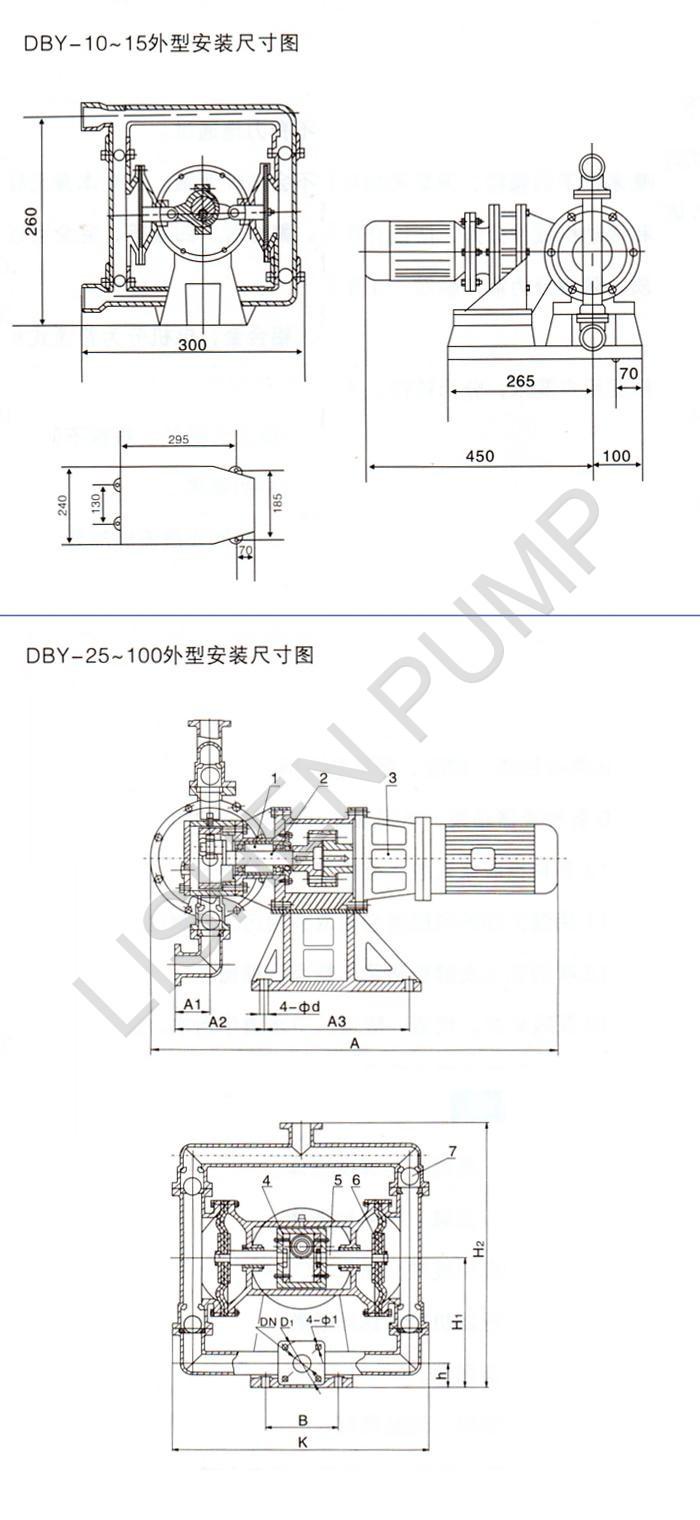

安装尺寸
型号 |
A |
A1 |
A2 |
A3 |
B |
K |
DN |
D1 |
φ1 |
φd |
h |
H1 |
H2 |
DBY-25 |
900 |
75 |
160 |
300 |
180 |
550 |
25 |
75 |
11 |
17.5 |
110 |
315 |
620 |
DBY-40 |
900 |
75 |
160 |
300 |
180 |
550 |
40 |
100 |
14 |
17.5 |
110 |
315 |
620 |
DBY-50 |
960 |
140 |
250 |
370 |
240 |
550 |
50 |
110 |
14 |
17.5 |
85 |
360 |
820 |
DBY-65 |
960 |
140 |
250 |
370 |
240 |
550 |
65 |
130 |
14 |
17.5 |
85 |
360 |
820 |
DBY-80 |
900 |
110 |
0 |
700 |
390 |
800 |
80 |
150 |
17.5 |
17.5 |
130 |
470 |
980 |
DBY-100 |
900 |
110 |
0 |
700 |
390 |
800 |
100 |
150 |
17.5 |
17.5 |
130 |
470 |
980 |

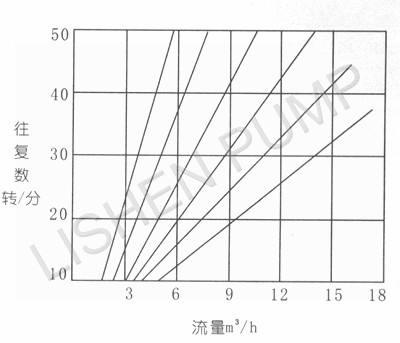

性能曲线图
隔膜材质特性
隔膜品种 |
丁睛橡胶 |
氯丁橡胶 |
氟橡胶 |
聚四氟乙烯 |
介质种类 |
||||
发烟硝酸 |
× |
× |
△ |
△ |
浓硝酸 |
× |
× |
△ |
△ |
浓硫酸 |
× |
× |
○ |
△ |
浓盐酸 |
× |
△ |
△ |
△ |
浓磷酸 |
× |
△ |
△ |
△ |
浓醋酸 |
× |
× |
× |
△ |
浓氢氧化钠 |
○ |
○ |
△ |
△ |
无水氨 |
△ |
△ |
△ |
△ |
稀硝酸 |
× |
× |
○ |
△ |
稀硫酸 |
△ |
△ |
△ |
△ |
稀盐酸 |
× |
○ |
△ |
△ |
稀磷酸 |
× |
× |
△ |
△ |
稀氢氧化钠 |
○ |
○ |
△ |
△ |
氨水 |
△ |
△ |
× |
|
苯 |
× |
× |
○ |
○ |
汽油 |
○ |
○ |
○ |
○ |
石油 |
△ |
× |
○ |
○ |
四氯化碳 |
○ |
|
○ |
○ |
二硫化碳 |
○ |
|
× |
○ |
乙醇 |
○ |
○ |
○ |
○ |
丙铜 |
× |
△ |
× |
○ |
甲酚 |
× |
△ |
△ |
○ |
乙醛 |
× |
× |
△ |
○ |
乙苯 |
× |
× |
△ |
○ |
丙烯晴 |
△ |
△ |
× |
○ |
丁醇 |
○ |
○ |
○ |
○ |
丁二烯 |
○ |
× |
△ |
○ |
苯乙烯 |
× |
× |
△ |
○ |
醋烯乙酯 |
× |
× |
× |
○ |
醚 |
× |
× |
× |
|
DBY型摆线电动隔膜泵隔膜材质说明
橡胶
橡胶隔膜以天然橡胶模压而成,橡胶内加入人造添加剂以提高隔膜的抗化学性和弯曲性能。在压模橡胶隔膜时,橡胶内安置了一种尼龙编织网以分散应力从而强化隔膜。
氯丁橡胶(Neoprene)……应用于无腐蚀液体的廉价普通膈膜。
丁晴橡胶(Buna-U)……石油/油基液体用廉价膈膜。
三元橡胶(3 Dollars Rubber)……在极低温条件下有好的弯曲寿命。
氟化橡胶(Viton)……在极高温条件下有好的弯曲寿命,用以输送芳香族或氯化烃及酸性液体。
聚四氟乙烯F46 (特氟隆 Teflon)
特氟隆是一种被认为最具化学稳定性的人工合成材料。
性能参数
型号 |
流量 |
扬程 |
吸程 |
配备功率 |
泵体材料 |
配备减速机 |
|||
(m3/h) |
(m) |
(m) |
(KW) |
铸铁 |
铝合金 |
不锈钢 |
衬胶 |
型号 |
|
DBY-10 |
0.5 |
40 |
3 |
0.55 |
☆ |
☆ |
☆ |
/ |
XLD3-35 |
DBY-15 |
0.75 |
40 |
3 |
0.55 |
☆ |
☆ |
☆ |
/ |
XLD3-35 |
DBY-20 |
2.5 |
40 |
3 |
2.2 |
☆ |
☆ |
☆ |
/ |
XLD3-35 |
DBY-25 |
3.5 |
40 |
4 |
2.2 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
DBY-32 |
4 |
40 |
4 |
2.2 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
DBY-40 |
4.5 |
40 |
4 |
2.2 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
DBY-50 |
6.5 |
40 |
4.5 |
3 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
DBY-65 |
8 |
40 |
4.5 |
3 |
☆ |
☆ |
☆ |
☆ |
XLD3-35 |
DBY-80 |
16 |
40 |
5 |
5.5 |
☆ |
☆ |
☆ |
/ |
XLF5-35 |
DBY-100 |
20 |
40 |
5 |
5.5 |
☆ |
☆ |
☆ |
/ |
XLD5-35 |
